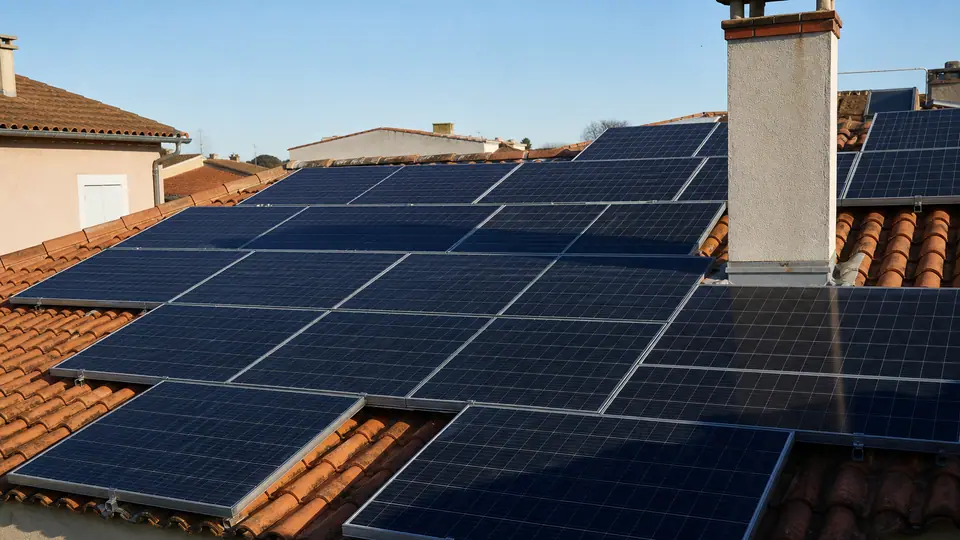

Ombrage partiel sur une installation solaire : quel impact réel sur la production
Une cheminée voisine, un arbre qui grandit, une antenne mal placée : un ombrage même partiel sur quelques panneaux peut faire chuter la production de toute une installation de façon disproportionnée par rapport à la surface concernée. Ce phénomène, souvent sous-estimé, mérite d'être compris avant l'installation autant qu'après, quand un ombrage apparaît avec le temps.
Un panneau solaire photovoltaïque est composé de nombreuses cellules connectées électriquement en série, ce qui signifie que le courant traverse chaque cellule l'une après l'autre, comme les maillons d'une chaîne. Quand l'une de ces cellules reçoit moins de lumière à cause d'une ombre, même petite, elle limite mécaniquement le courant pouvant traverser l'ensemble de la chaîne à laquelle elle appartient, un phénomène qui explique pourquoi l'impact d'un ombrage partiel dépasse souvent très largement la simple proportion de surface concernée par l'ombre elle-même.
Pourquoi une petite ombre peut avoir un effet disproportionné
Une ombre couvrant seulement 5 % de la surface d'un panneau peut, dans certaines configurations, réduire sa production de bien plus que 5 %, parfois de moitié ou davantage selon l'emplacement exact de la zone ombragée sur le circuit électrique interne du panneau. Ce comportement contre-intuitif surprend souvent les propriétaires qui s'attendent à un effet strictement proportionnel à la surface ombragée, alors que la réalité électrique du fonctionnement en série amplifie l'impact d'une ombre localisée bien au-delà de sa taille apparente.
Les différents types d'ombrage et leur gravité relative
| Source d'ombrage | Caractéristique | Niveau de gravité relatif |
|---|---|---|
| Cheminée ou antenne fixe | Ombre localisée et stable dans le temps, position connue | Modéré, prévisible dès la conception de l'installation |
| Arbre en croissance | Ombre qui s'étend progressivement sur plusieurs années | Élevé à terme, souvent sous-estimé initialement |
| Bâtiment voisin | Ombre fixe, parfois saisonnière selon l'angle du soleil | Variable selon la distance et la hauteur du bâtiment |
| Salissure ou dépôt localisé | Ombrage partiel temporaire, non structurel | Faible à modéré, résolu par un nettoyage régulier |
| Nuage passager | Ombrage global et temporaire, pas partiel | Ponctuel, sans lien avec la problématique d'ombrage partiel |
L'emplacement de l'ombre compte autant que sa taille
Un même ombrage n'a pas le même impact selon qu'il touche un seul panneau isolé ou qu'il affecte une portion identique répartie sur plusieurs panneaux connectés entre eux. La configuration électrique de l'installation, notamment la façon dont les panneaux sont regroupés en chaînes ou en circuits indépendants, détermine directement l'ampleur de la propagation de l'effet d'un ombrage localisé. Une étude d'implantation sérieuse, réalisée avant l'installation, doit anticiper les sources d'ombrage prévisibles et adapter la configuration électrique en conséquence, un point parfois négligé dans une installation mal planifiée.
Onduleur central classique
- Coût d'installation généralement plus faible à l'achat.
- Un ombrage sur un seul panneau peut affecter toute la chaîne connectée.
- Solution adaptée à un toit dégagé, sans source d'ombrage prévisible.
- Maintenance centralisée sur un seul équipement à surveiller.
Micro-onduleurs ou optimiseurs de puissance
- Coût d'installation plus élevé, proportionnel au nombre de panneaux équipés.
- Chaque panneau fonctionne de façon quasi indépendante face à l'ombrage.
- Solution particulièrement pertinente pour un toit partiellement ombragé.
- Suivi individualisé de chaque panneau, utile pour repérer une anomalie précise.
Le verdict Pour un toit totalement dégagé sans risque d'ombrage prévisible, un onduleur central classique reste économiquement pertinent. Dès qu'une source d'ombrage partiel est identifiée ou anticipée, notamment un arbre en croissance ou une cheminée voisine, les micro-onduleurs ou optimiseurs de puissance limitent significativement la perte de production, un surcoût qui s'amortit souvent sur la durée d'exploitation de l'installation.
Que faire face à un ombrage apparu après l'installation
-
Confirmer la baisse de production via le suivi du fabricant
Comparer les données actuelles à celles des périodes précédentes, à conditions météorologiques comparables, permet de quantifier précisément l'impact de l'ombrage apparu.
-
Identifier précisément la source et sa trajectoire dans la journée
Observer à quels moments de la journée l'ombre touche l'installation aide à évaluer si le phénomène s'aggrave avec le temps, notamment pour un arbre en croissance.
-
Évaluer la possibilité d'élaguer ou de retirer la source d'ombrage
Quand la source relève de la propriété du foyer lui-même, un élagage régulier reste souvent la solution la plus simple et la moins coûteuse.
-
Envisager une solution technique si la source ne peut être supprimée
Le passage à des micro-onduleurs ou l'ajout d'optimiseurs de puissance sur les panneaux concernés limite l'impact sans nécessiter de déplacer l'installation.
-
Consulter un professionnel pour une reconfiguration électrique
Dans certains cas, reconfigurer le câblage des panneaux affectés en un circuit indépendant limite la propagation de l'effet à l'ensemble de l'installation.
Anticiper l'ombrage dès la conception d'une nouvelle installation
Pour un projet d'installation en cours de conception, un diagnostic d'ombrage réalisé à différentes périodes de l'année, prenant en compte la course du soleil selon les saisons, permet d'anticiper les zones à risque avant même la pose des panneaux. Cette anticipation reste particulièrement importante pour une installation prévue sur une toiture proche d'arbres existants ou destinée à durer plusieurs décennies, la croissance naturelle de la végétation environnante pouvant transformer un emplacement initialement dégagé en zone significativement ombragée après plusieurs années d'exploitation.
- Ne pas sous-estimer la vitesse de croissance de certains arbres, un ombrage négligeable à l'installation pouvant devenir significatif en quelques années seulement.
- Ne pas négliger l'entretien régulier des panneaux, un dépôt de salissures localisé produisant un effet comparable à un ombrage partiel structurel.
- Ne pas conclure trop vite à une panne d'onduleur face à une baisse de production, un ombrage progressif pouvant expliquer une part significative de la baisse observée.
1 mécanisme clé
les diodes de dérivation, qui limitent sans annuler l'effet de l'ombrage
2 solutions techniques
micro-onduleurs ou optimiseurs de puissance pour limiter l'impact
0 proportionnalité garantie
entre la surface ombragée et la perte de production réelle observée
Les clients sont souvent surpris d'apprendre qu'une ombre de cheminée sur un seul coin d'un seul panneau peut faire perdre bien plus que ce coin-là à la production totale. C'est justement pour ça qu'un diagnostic d'ombrage sérieux avant l'installation évite bien des déceptions ensuite.
L'ombrage, un facteur à intégrer dans le calcul de rentabilité
Un ombrage partiel non anticipé peut significativement allonger le temps de retour sur investissement d'une installation, un paramètre aussi déterminant que la fiabilité d'un onduleur approchant la fin de sa garantie ou que la couverture prévue par l'assurance habitation déclarée pour l'installation. Un devis qui ne mentionne aucune étude d'ombrage préalable mérite une vigilance particulière, cette omission pouvant conduire à une déception de rendement découverte seulement après plusieurs mois d'exploitation, une fois la production réelle comparée aux projections initiales du vendeur.
Ce qu'il faut retenir pour décider
L'impact d'un ombrage partiel sur une installation solaire dépasse presque toujours la simple proportion de surface concernée, en raison du fonctionnement en série des cellules photovoltaïques, un effet partiellement atténué mais jamais annulé par les diodes de dérivation intégrées aux panneaux modernes. Face à un ombrage apparu après l'installation, élaguer la source quand c'est possible, ou envisager des micro-onduleurs et optimiseurs de puissance dans le cas contraire, permet de limiter significativement la perte de production. Anticiper ce risque dès la conception, avec un diagnostic d'ombrage sur l'année complète, reste la meilleure protection contre une déception de rendement découverte après coup.
Questions fréquentes Ce que les lecteurs demandent le plus
Une petite ombre peut-elle vraiment faire perdre beaucoup de production ?
Oui, en raison du fonctionnement en série des cellules d'un panneau, une ombre couvrant une faible surface peut réduire la production de façon largement disproportionnée par rapport à sa taille apparente, selon son emplacement exact sur le circuit du panneau.
Que sont les diodes de dérivation et à quoi servent-elles ?
Ce sont des composants intégrés aux panneaux modernes qui permettent au courant de contourner une portion affectée par une ombre, limitant une partie de l'effet disproportionné sans jamais l'annuler complètement.
Faut-il changer d'onduleur si un arbre commence à faire de l'ombre sur mes panneaux ?
Cela peut être une solution pertinente : passer à des micro-onduleurs ou ajouter des optimiseurs de puissance sur les panneaux concernés limite significativement l'impact d'un ombrage partiel, une option à évaluer selon l'ampleur du problème constaté.
Comment anticiper l'ombrage avant d'installer des panneaux solaires ?
Un diagnostic d'ombrage réalisé sur toute une année, prenant en compte la course du soleil selon les saisons, permet d'identifier les zones à risque avant l'installation, notamment via des outils de simulation proposés par certains installateurs.
L'ombrage d'un nuage a-t-il le même effet que l'ombrage d'un arbre ?
Non, un nuage produit un ombrage global et temporaire affectant l'ensemble de l'installation de façon homogène, tandis qu'un arbre crée un ombrage partiel localisé sur une zone précise, dont l'effet disproportionné relève d'une logique différente.
Un simple nettoyage des panneaux peut-il résoudre un problème d'ombrage ?
Cela dépend de la cause : un dépôt de salissures localisé produit un effet comparable à un ombrage structurel et se résout par un nettoyage régulier, contrairement à un ombrage causé par un arbre ou un bâtiment, qui nécessite une autre solution.
Le coût des micro-onduleurs est-il justifié pour toutes les installations ?
Pas nécessairement : pour un toit totalement dégagé sans risque d'ombrage prévisible, un onduleur central classique reste économiquement pertinent. Le surcoût des micro-onduleurs se justifie surtout en présence d'une source d'ombrage identifiée ou anticipée.
Comment savoir si ma baisse de production vient de l'ombrage plutôt que d'une panne ?
Observer si la baisse coïncide avec un moment précis de la journée et une source identifiable, plutôt qu'une baisse constante et généralisée, aide à distinguer un ombrage progressif d'un défaut matériel nécessitant une intervention technique.
